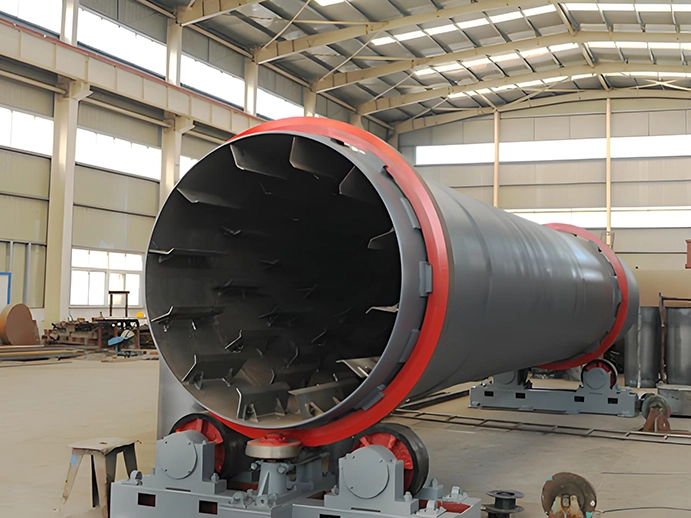

转筒烘干机也被称为滚筒干燥设备或圆筒烘干机，是矿业设备中应用很普通且广泛的一种干燥设备。做为烘干机设备类别其中的一种，主要适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高，操作方便。
转筒烘干机的主要内部结构
为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内装置扬板。扬板的种类有以下几种：
一、升举式扬板：适用于大块物料或易黏结在筒壁上的物料。
二、四格式扬板：适用于密度大，不脆的或不易分散的物料。该扬板将圆筒分为四个格，呈互不相通的扇状作业室，物料与热气体的接触面比升举式扬板大，并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
三、十字形或架形扬板：适用于较脆及易分散的小块物料，使其物料能均匀地分散在筒体的整个截面上。
四、套筒式扬板：为复式传热(或称半直径加热)转筒烘干机的扬板。
五、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。
以上各种形式的扬板可以分布在整个筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装扬板。
用途及结构特点：转筒干燥机，广泛用于建材、冶金、化工、水泥工业烘干矿渣、粘土等物料。
滚筒烘干机的组成：该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。具有结构合理、制作精良，产量高，能耗低，运转平衡，操作方便等优点
内部扬料板反复提升并抛撒物料，增加了物料与热空气的接触面积，从而提高了干燥效率。
适用于干燥精矿、矿渣、黏土、石灰石、煤泥、水泥原料及其他工业散装固体物料。
滚筒结构、支撑装置、传动系统及密封圈确保了运行的平稳与平衡。
针对大颗粒、粘性物料、高密度物料、易碎颗粒及细粉，提供多种不同的扬料板设计。
高效的热交换和合理的内部结构有助于降低连续干燥作业过程中的能耗。
结构简单、传动可靠且组件易于触及，使得日常检查与维护更加便捷。
用于干燥磁选精矿、重选精矿、浮选精矿及非金属矿精矿。
适用于建材及冶金行业中矿渣、石灰石及其他散状物料的烘干。
应用于水泥生产线，用于在后续加工前干燥黏土及相关原材料。
用于煤炭行业，对煤泥及类似高水分物料进行干燥处理。
适用于需要对散装固体及粉末物料进行稳定干燥的化工厂和工业生产线。
适用于矿山、水泥、煤炭及建材生产线中煤泥、矿渣、粘土、石灰石、精矿粉及工业散装固体物料的干燥。
| 设备名称 | 转筒烘干机 |
| 设备类型 | 滚筒式干燥设备 |
| 类别 | 干燥与煅烧设备 |
| 筒体容积 | 6.8-147 m³ |
| 功率 | 5.5–185 kW |
| 转速 | 3.2–6.73 r/min |
| 倾角 | 3–5° |
| 适用材料 | 金属精矿、非金属精矿、矿渣、粘土、石灰石、煤泥、水泥原料、散装固体物料 |
| 主要组件 | 旋转筒体、扬料板、传动装置、支撑装置、密封圈 |
| 干燥方式 | 逆流或顺流干燥 |
| 粉尘控制 | 根据粉尘控制要求，采用旋风除尘器、布袋除尘器或湿式洗涤器。 |
| 应用行业 | 矿山、建材、冶金、化工、水泥、煤炭行业 |
| 型号规格（m） | 筒体容积(m³） | 筒体转速(r/min) | 筒体斜度（%） | 功率(kW) |
|---|---|---|---|---|
| Ø1.0×10 | 7.85 | 6.73 | 3-5 | 5.5 |
| Ø1.2×6 | 6.8 | 5.8 | 3-5 | 5.5 |
| Ø1.2x8 | 9.1 | 5.8 | 3-5 | 5.5 |
| Ø1.2x10 | 11.31 | 5.8 | 3-5 | 7.5 |
| Ø1.2x12 | 13.57 | 5.8 | 3-5 | 11 |
| Ø1.5x8 | 14.14 | 4.8 | 3-5 | 11 |
| Ø1.5x10 | 17.67 | 4.8 | 3-5 | 11 |
| Ø1.5x12 | 21.2 | 4.8 | 3-5 | 15 |
| Ø1.5x14 | 24.9 | 4.8 | 3-5 | 15 |
| Ø1.8x10 | 25.45 | 4.59 | 3-5 | 15 |
| Ø1.8x12 | 30.5 | 4.59 | 3-5 | 18.5 |
| Ø1.8x14 | 35.1 | 4.59 | 3-5 | 18.5 |
| Ø1.8x18 | 45.8 | 4.59 | 3-5 | 22 |
| Ø2.2x12 | 45.6 | 4.43 | 3-5 | 22 |
| Ø2.2x14 | 52.1 | 4.9 | 3-5 | 22 |
| Ø2.2x18 | 68.4 | 4.9 | 3-5 | 30 |
| Ø2.2x20 | 70 | 4.9 | 3-5 | 30 |
| Ø2.4x14 | 63.3 | 3.85 | 3-5 | 30 |
| Ø2.4x24 | 109 | 3.85 | 3-5 | 45 |
| Ø2.5x20 | 123 | 3.6 | 3-5 | 45 |
| Ø3.0x20 | 147 | 3.2 | 3-5 | 90 |
Get detailed flow diagrams, equipment specifications, and design guidelines
它用于干燥金属精矿、非金属精矿、矿渣、粘土、石灰石、煤泥、水泥原料及其他工业散装固体物料。
矿物干燥生产线 • 智利
正罡机械回转滚筒干燥机在干燥矿渣、矿精粉等散状物料时性能可靠，具有运行稳定、适应性强及维护方便等特点。
