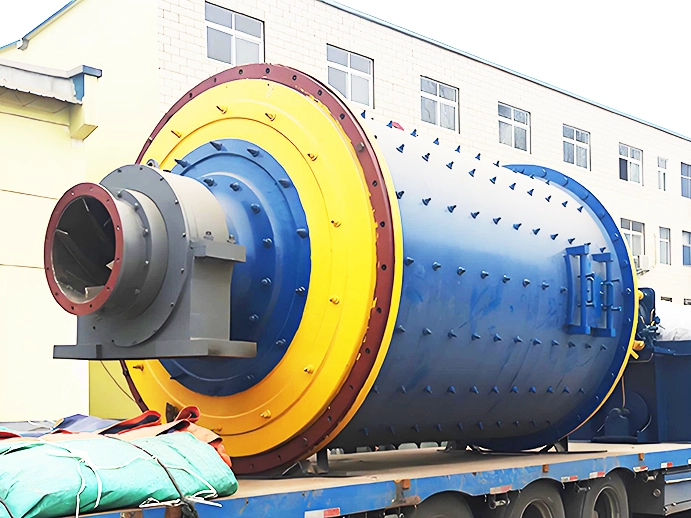

格子型球磨机

格子球磨机(球磨机)的构造除排矿端安装有排框格子板外，其他都和溢流球磨机相似。

格子球磨机的结构

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将盖端分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由铁压紧，铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止住托口，以免他们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。
格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以阻止矿浆倒流和粗粒堵赛。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

产品特性

本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

工作原理

用于细磨的效果比粗磨要好，当细磨时，一般给矿粒度不得大于65mm，最适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山，建材等工业部门粉墨各种矿石和掩饰的作业中

格子球磨机的工作原理

注意事项

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
